Mecanizado CNC personalizado de disipador de calor de aletas rascadas de aluminio para electrónica
Descripción del producto

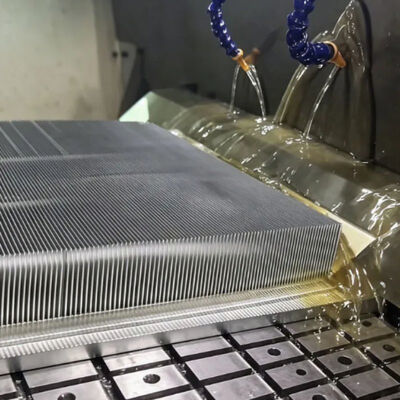

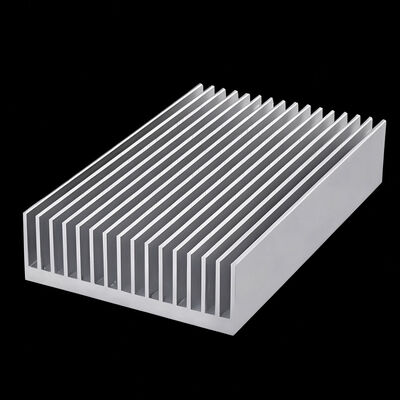

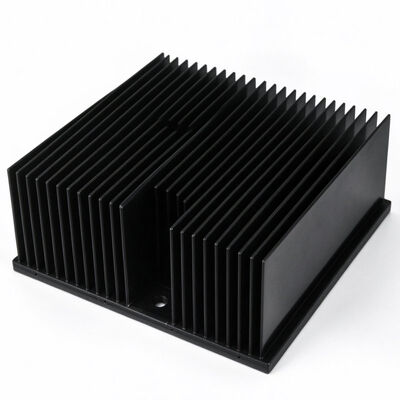

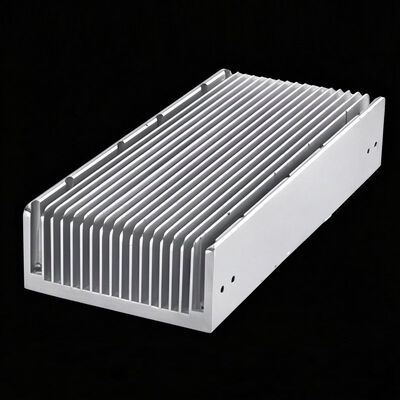

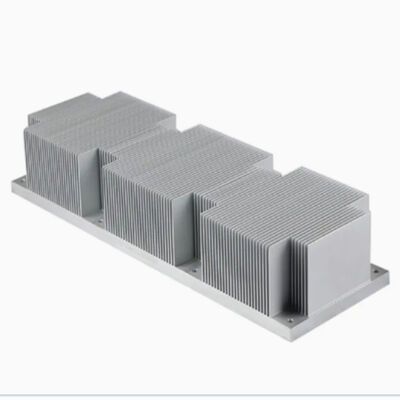

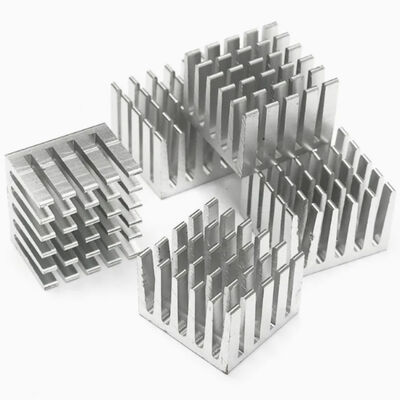

Disipador de calor de aletas rascadas de aluminio mecanizado CNC personalizado para electrónica. Como fabricante profesional de aluminio, ofrecemos disipadores de calor de aletas rascadas de alto rendimiento con aletas densas y excelente conductividad térmica para la refrigeración de dispositivos electrónicos. Tamaños y diseños personalizados disponibles.
Nuestros disipadores de calor de aletas rascadas de aluminio mecanizado CNC personalizados se fabrican en nuestra propia fábrica. Fabricado con aluminio de alta conductividad térmica, el diseño de aletas rascadas crea aletas delgadas, densas e integradas sin huecos de unión, lo que proporciona una disipación de calor superior para diversos equipos electrónicos. Admitimos dimensiones, tratamientos de superficie y mecanizado de precisión CNC totalmente personalizados. MetalPlus suministra disipadores de calor de aletas rascadas fiables para electrónica industrial, módulos de potencia, amplificadores y otros proyectos de gestión térmica. Póngase en contacto con nosotros para obtener planos y presupuestos.
Descripción :
|
Nombre del producto
|
Disipador de calor de aluminio (ISO 9001: 2015 TS16949: 2016)
|
|
Material
|
Aluminio serie 6000 T4 T5 T6 T66
|
|
Color
|
Diferentes colores disponibles para su elección
|
|
Forma y tamaño
|
Según los dibujos técnicos de los clientes
|
|
Acabado superficial
|
Extrusión de perfiles, Corte, Desbarbado, Procesamiento CNC, Estampado, (perforación, roscado, chaflanado, fresado), (Cepillado, Chorro de arena, ebullición de soda, pulido) Tratamiento superficial (Anodizado, Pintura, Recubrimiento en polvo, Niquelado), Inspección 100% (Función, Cosmética), Montaje, Embalaje, etc. |
|
Procesamiento profundo
|
Corte, punzonado, fresado, taladrado, soldadura, CNC
|
|
Aplicación
|
Ordenador. Servidor de datos. Vehículo de nueva energía, convertidor de frecuencia SVG/SVC/ APF, inversor, dispositivo de carga. Máquina de soldadura. Controlador/fuente de alimentación de soldadura (calentamiento por inducción/rectificador/fuente de alimentación inversora/fuente de alimentación de galvanoplastia/SMPS/fuente de alimentación láser) regulador de potencia/arranque suave/comunicaciones de radiodifusión (estación base/transmisor de radiodifusión de blindaje de señal, amplificador de potencia) electrónica, etc. |
| Servicio integral |
Proporcionando una solución integral de extrusión de aluminio y mecanizado de disipadores de calor personalizados;
Desde el diseño de moldes, fabricación de moldes, extrusión de perfiles, procesamiento de maquinaria, prueba de resistencia térmica, creación de imágenes térmicas, optimización del diseño de disipación de potencia hasta el disipador de calor terminado, todo completado únicamente por nuestra fábrica, reduciendo así en gran medida el ciclo de suministro y mejorando la calidad del producto para satisfacer mejor la demanda de los usuarios. |
Soporte tecnológico :
Nuestra empresa cuenta con más de 600 empleados, 50 personas de I+D y diseño estructural, estamoscapaces de organizar el dibujo de diseño inicial y la especificación del disipador de calor en el menor tiempo posible.
Una vez aprobado el diseño, se puede informar al cliente el presupuesto y el plazo de entrega real.
Luego, pasamos a la etapa de muestras, Metalplus extruirá los perfiles y mecanizará CNC la muestra para probarla. Y una vez aprobada, el prototipo se puede enviar al cliente.
Después de confirmar el prototipo, seguiremos la producción
Es el método de personalización más económico para lograr un alto rendimiento de un disipador de calor.
Aplicación
Se cree que, siempre que las personas que hayan utilizado productos electrónicos sepan que los problemas de disipación de calor estarán involucrados en productos como tarjetas de video, CPU, fuentes de alimentación de chasis, etc., dichos productos tendrán un radiador, generalmente un radiador electrónico de aleación de aluminio, que es solo la aplicación de radiador en productos civiles ordinarios.
Además, hay muchos dispositivos industriales de alta potencia a los que no prestamos mucha atención, pero que son muy importantes. También se utilizarán en radiadores electrónicos. Las principales aplicaciones de los radiadores electrónicos de alta potencia: Equipos de audio, fuente de alimentación UPS, fuente de alimentación EPS, inversor, transformador, silicio monocristalino, silicio policristalino, paquete de baterías, controlador electrónico de nueva energía, pila de carga, fuente de alimentación inversora, fuente de alimentación conmutada, fuente de alimentación IP, máquina de soldadura, transmisor de comunicación, estación base, gabinete de control, regulador de potencia, tiristor, etc.
Ventaja de la empresa
- Certificado ISO 9001:2008
- Máquina de extrusión, línea de pintura en polvo, línea de anodizado, máquina de electroerosión por hilo, CNC, fresadora, torno, rectificadora
- equipo avanzado y excelente equipo de I+D
- diseñadores profesionales y trabajadores experimentados
- estricto sistema de control de calidad
- proceso de fabricación altamente cualificado
Datos técnicos primarios
1) Composición química
| Aleación |
Si |
Fe |
Cu |
Mn |
Mg |
Cr |
Zn |
Ti |
Impureza |
Al |
| 6063 |
0.2-0.6 |
0.35 |
0.1 |
0.1 |
0.45-0.9 |
0.1 |
0.1 |
0.1 |
0.15 |
Resto |
| 6061 |
0.4-0.8 |
0.7 |
0.15-0.4 |
0.15 |
0.8-1.2 |
0.04-0.35 |
0.25 |
0.15 |
0.15 |
Resto |
| 6060 |
0.3-0.6 |
0.1-0.3 |
0.1 |
0.1 |
0.35-0.6 |
- |
0.15 |
0.1 |
0.15 |
Resto |
| 6005 |
0.6-0.9 |
0.35 |
0.1 |
0.1 |
0.40-0.6 |
0.1 |
0.1 |
0.1 |
0.15 |
Resto |
2) Propiedad mecánica
| Aleación |
Temple |
Resistencia a la tracción |
Límite elástico |
Elongación |
| 6063 |
T5 |
≥ 160Mpa |
≥ 110Mpa |
≥ 8% |
| T6 |
≥ 205Mpa |
≥ 180Mpa |
≥ 8% |
| 6061 |
T6 |
≥ 265Mpa |
≥ 245Mpa |
≥ 8% |
Soporte técnico
1. Según los requisitos del cliente, ayudamos a diseñar la apariencia de los perfiles extruidos, proporcionamos dibujos CAD y modelos 3D para la confirmación del cliente, personalizamos los moldes y extruimos los perfiles de aluminio que cumplen con los requisitos del cliente.
2. Para clientes con capacidades de diseño, nuestro equipo profesional de I+D analizará y optimizará el diseño basándose en los dibujos del cliente y nuestra experiencia en procesamiento de extrusión, utilizando el diseño más razonable para reducir los costos de producción y mejorar el rendimiento del producto.
3. Nuestra empresa adopta un modelo de servicio y producción "integral", que incluye diseño de productos, moldes personalizados, fusión y fundición de barras de aluminio, perfilado por extrusión, mecanizado de precisión y tratamiento de superficies. Podemos controlar eficazmente la composición de la aleación de las materias primas y mantener la precisión del producto durante todo el proceso de producción, proporcionándole productos de alta calidad.
Equipo de fábrica
Extrusión
Equipado con 44 líneas de extrusión de aluminio,MetalPlus es capaz de producir varios estándares de perfiles de aluminio comerciales y perfiles de aluminio industriales con un diámetro exterior máximo de 350 mm.
MetalPlus cuenta con 44 líneas de extrusión de perfiles de aluminio equipadas con sistemas de control PLC y moldes precisos. La extrusora más grande utilizada en la fábrica de MetalPlus es una unidad de 6800 toneladas. La máquina se utiliza para la producción de perfiles industriales en diversas formas con un diámetro máximo de 600 mm. Esto nos permite satisfacer los diferentes requisitos de nuestros diversos clientes. Algunos de los productos de aluminio producidos por MetalPlus incluyen radiadores, álabes de ventilador industriales, carcasas de motor, marcos de células solares, puertas y ventanas.
MetalPlus puede producir moldes personalizados según los requisitos del cliente. Tenemos las capacidades y la experiencia para producir perfiles de aluminio con estructuras complejas. Tenemos nuestro propio equipo de I+D, por lo que podemos ofrecer sugerencias razonables a nuestros clientes para crear productos superiores a precios asequibles.
Anodizado
El anodizado es un proceso en el que se forma una capa de óxido de aluminio en la superficie de los productos de aleación de aluminio cuando se colocan en una solución electrolítica y luego se aplica una corriente eléctrica. Los perfiles de aluminio oxidados presentan una mayor resistencia a la corrosión, de modo que la superficie puede soportar diversas condiciones climáticas. Mientras tanto, el óxido de aluminio también aumenta la dureza y la resistencia al desgaste del producto. MetalPlustiene 6 líneas de producción de anodizado. Los perfiles procesados en nuestras líneas de anodizado presentan un espesor y color de película de oxidación uniformes, lo que les da una apariencia hermosa. Los perfiles oxidados vienen en varias opciones de color, incluyendo plateado, negro, dorado, champán e imitación de acero. Otros colores se pueden personalizar bajo pedido.
Todos los productos anodizados serán inspeccionados por inspectores profesionales altamente capacitados. Los productos defectuosos que no se puedan reprocesar se desecharán directamente. Los productos con color desigual se decaparán y se volverán a anodizar hasta que cumplan los requisitos. Esto garantiza que no haya diferencias de color entre cada lote de productos.
Pintura
Nuestra fábrica está equipada con 4 líneas de pulverización de polvo y todas utilizan boquillas de pulverización de alta calidad de Gema Suiza. Mientras tanto, MetalPlus solo utiliza pintura segura y respetuosa con el medio ambiente con una fuerte fuerza adhesiva, así como una retención de color duradera.
Mecanizado CNC
MetalPlus está equipado con conjuntos de equipos de mecanizado altamente avanzados. Todos los procesos de mecanizado fino son realizados por técnicos con rica experiencia en la industria. Se adoptan estrictos estándares industriales durante la producción para garantizar la precisión del mecanizado fino y la calidad del producto.
1. MetalPlus tiene 12 centros de mecanizado PRATIC que se pueden utilizar para fresar, taladrar o roscar perfiles desde diferentes ángulos. Son especialmente adecuados para la producción de perfiles largos de hasta 6 metros. Los conjuntos de equipos pueden realizar el mecanizado de perfiles complejos con los métodos más sencillos
2. MetalPlus tiene máquinas de corte totalmente automáticas de Wegoma que pueden realizar cortes precisos con alimentación automática y continua de material, lo que significa que las máquinas presentan un bajo costo de mano de obra y una alta eficiencia de producción. Por lo tanto, el precio de corte de MetalPlus es significativamente menor que el de otras empresas de la industria.
3. Tenemos 30 máquinas de punzonado cuya presión de punzonado varía de 50 a 100 toneladas. Se pueden utilizar para el punzonado de perfiles relativamente gruesos cuyo espesor puede superar los 5 mm. También hay 10 máquinas de doblado por estiramiento/máquinas de doblado que pueden realizar el doblado de perfiles en arco o en diferentes ángulos. El ángulo de mecanizado es de alta precisión. La fábrica también está equipada con 10 fresadoras, que realizan el mecanizado de diferentes planos, biseles o ranuras para que podamos satisfacer los diferentes requisitos de mecanizado de nuestros clientes.
Embalaje y envío
Los productos terminados se empaquetan manualmente y están listos para su entrega. MetalPlus adopta estrictos procedimientos de gestión de almacén; el almacén de productos terminados se divide en secciones para almacenar productos específicos, todas las transacciones de entrada y salida deben registrarse y cada producto debe examinarse antes de la entrega.
Certificaciones
Historia de la empresa
En 2004 "LA MARCA RECONOCIDA DEL MERCADO DE MATERIALES DE CONSTRUCCIÓN"
En 2006 "CERTIFICADO DE EXENCIÓN DE INSPECCIÓN DE VIGILANCIA DE CALIDAD DE PRODUCTOS" y "ISO9001"
En 2009 "EMPRESA AVANZADA"
En 2009 "CERTIFICADO DE MARCA FAMOSA DE JIANGSU"
En 2009 "CERTIFICADO DE PRODUCTO CREÍBLE DE CALIDAD EN LA PROVINCIA DE JIANGSU"
En 2012, se estableció la relación comercial con Panasonic, LG.
En 2015, se convirtió en un productor innovador y socio de suministro para clientes alemanes.
En 2017, se desarrollaron nuevos productos de calentadores de zócalo.
En 2019, Cooperamos con los mayores fabricantes de calentadores del mundo y les suministramos carcasas de aluminio. ¡Ganamos una buena reputación!
En 2023, tendremos confianza para desarrollar distribuidores en el extranjero, para expandir el mercado para beneficios de ganar-ganar.
Proyecto
El Estadio Soccer City, en Johannesburgo, es uno de los principales proyectos de Sudáfrica, el estadio de 94.000 asientos es el estadio de mayor capacidad de África.
¡Nos sentimos muy honrados de participar en la construcción del proyecto como el principal proveedor de aluminio!
El Estadio Soccer City ¡recibió elogios unánimes después de su construcción!
Lobster Trailers es un gigante nórdico de remolques, estamos muy orgullosos de cooperar con ellos.
Nuestro equipo profesional de I+D analiza y mejora los diseños de Lobster y luego los procesa con nuestro excelente equipo de procesamiento y tecnología exquisita. Minimizamos los costos de producción y mejoramos el rendimiento del producto gracias a nuestras proficiencias de optimización.
